Części do pompy Udor ZETA 100 1C
W tej kategorii znajdziesz części do pompy Udor ZETA 100 1C, w tym membrany tłoczne, zaworki, uszczelnienia, kolektory, głowice, tłoki, korbowody oraz elementy mechaniczne i przyłączeniowe. Produkty przypisane do modelu ZETA 100 ułatwiają znalezienie podzespołów potrzebnych do naprawy i obsługi pompy.
Przed zakupem sprawdź pełne oznaczenie pompy i numer katalogowy poszukiwanej części. ZETA 100 występuje w kilku wariantach, dlatego szczególnie przy wałkach, korpusach, kołnierzach i elementach napędu należy upewnić się, czy posiadasz wersję ZETA 100 1C, ZETA 100 TS 1C, ZETA 100 VA czy ZETA 100 MI-1".
Jak dobrać części do pompy Udor ZETA 100 1C?
Najpewniejszą podstawą doboru jest pełne oznaczenie pompy oraz numer katalogowy poszukiwanego elementu. Oznaczenie modelu znajduje się najczęściej na tabliczce znamionowej, naklejce na korpusie albo bezpośrednio na odlewie pompy.
W przypadku membran tłocznych, zaworków i części uszczelniających należy sprawdzić listę kompatybilnych modeli podaną na stronie produktu. Przy wałku, korpusie, kołnierzu, kolektorze i elementach napędowych trzeba dodatkowo potwierdzić dokładny wariant wykonania. Nie należy zakładać, że wszystkie części ZETA 100 1C, TS 1C, VA i MI-1" są wzajemnie zamienne.
Podstawowe informacje o pompie ZETA 100 1C
Pompa Udor ZETA 100 1C ma:
• trzy membrany tłoczne,
• wydajność 91,3 l/min przy 550 obr./min,
• maksymalne ciśnienie robocze 20 bar,
• maksymalne zapotrzebowanie mocy 4,8 KM, czyli 3,5 kW,
• masę około 13,3 kg w wersji ZETA 100 1C.
Parametry pomagają potwierdzić model pompy, ale nie powinny być jedyną podstawą doboru części. Najważniejsze pozostają pełne oznaczenie wersji, numer katalogowy oraz położenie elementu na schemacie technicznym.
Jakie części do ZETA 100 1C są dostępne?
W zależności od dostępności w kategorii znajdziesz między innymi:
• membrany tłoczne i elementy ich mocowania,
• zaworki, sprężyny oraz uszczelnienia zaworków,
• tłoki, sworznie i dociski membran,

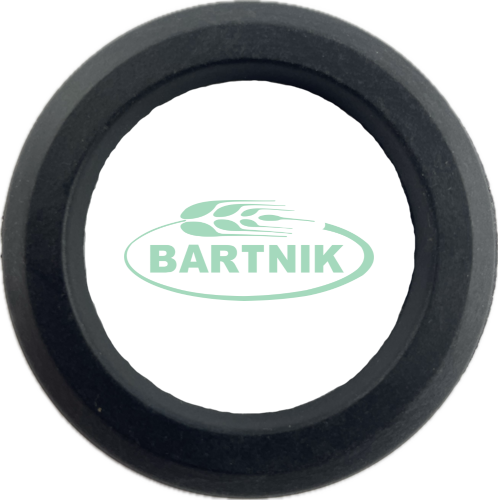

• głowice, korpusy, pierścienie i tuleje,
• kolektory ssące i tłoczne oraz ich uszczelnienia,
• wałki, korbowody, łożyska i pozostałe elementy mechaniczne,
• korki, wzierniki, powietrzniki i części układu olejowego.
Sprawdź również części eksploatacyjne Udor
Jeżeli szukasz elementów stosowanych także w innych modelach pomp, przejdź do kategorii membrany do pomp Udor lub zaworki do pomp Udor.
Pozostałe elementy producenta znajdziesz w kategorii części do pomp Udor.
Nie wiesz, czy część pasuje do ZETA 100 1C?
Prześlij nam zdjęcie całej pompy, tabliczki znamionowej oraz starego elementu. Przy częściach bez oznaczeń pomocne będą również dokładne wymiary, zdjęcie miejsca montażu i numer pozycji ze schematu pompy.
Skontaktuj się z nami w sprawie doboru części do Udor ZETA 100 1C.
Części zamienne do pompy Udor ZETA 100 1C
Pompa Udor ZETA 100 1C jest trzymembranową pompą stosowaną między innymi w opryskiwaczach polowych. Trzy membrany tłoczne oraz współpracujące z nimi zaworki odpowiadają za zasysanie i tłoczenie cieczy. Podczas eksploatacji zużyciu mogą podlegać także uszczelnienia, kolektory, głowice, tłoki, korbowody, łożyska i pozostałe części mechanizmu napędowego.
W tej kategorii zgromadziliśmy części przypisane do modelu ZETA 100 oraz elementy stosowane również w innych pompach Udor. Przed zakupem sprawdź opis konkretnego produktu, ponieważ część podzespołów jest wspólna dla ZETA 85 i ZETA 100, a pozostałe mogą być przeznaczone wyłącznie do określonego modelu lub wariantu wykonania.
ZETA 100 1C a pozostałe wersje ZETA 100
Pompa ZETA 100 występuje w kilku wariantach, między innymi jako ZETA 100 1C, ZETA 100 TS 1C, ZETA 100 VA oraz ZETA 100 MI-1". Wersje mogą wykorzystywać wspólne membrany tłoczne, zaworki i wybrane uszczelnienia, ale różnić się wałkiem, sposobem napędu, korpusem, kołnierzem lub elementami montażowymi.
Przy wyborze części tłocznych i uszczelniających sprawdź listę kompatybilnych modeli. W przypadku wałka, korpusu, kołnierza, łożyska lub części napędu porównaj pełne oznaczenie wersji, numer katalogowy i wymiary starego elementu.
Najczęściej wymieniane części ZETA 100 1C
Membrany tłoczne
ZETA 100 1C ma trzy membrany tłoczne. Oddzielają one ciecz roboczą od części olejowej pompy i wykonują cykliczny ruch umożliwiający zasysanie oraz tłoczenie cieczy. Uszkodzenie membrany może powodować spadek wydajności, nierówną pracę albo przedostawanie się cieczy do oleju.
Podczas naprawy warto skontrolować wszystkie trzy membrany tłoczne, nawet gdy widoczne uszkodzenie dotyczy tylko jednej sekcji. Pozostałe membrany pracują w podobnych warunkach i mogą mieć zbliżony stopień zużycia.
Zaworki i uszczelnienia zaworków
Zaworki sterują kierunkiem przepływu cieczy przez poszczególne sekcje pompy. Zabrudzenie, zużycie sprężyny, uszkodzenie oringu albo nieszczelność powierzchni zaworka może powodować trudności z zasysaniem, pulsowanie ciśnienia i ograniczenie wydajności.
Po wyjęciu zaworka należy sprawdzić sprężynę, koszyczek, powierzchnię zamykającą, gniazdo oraz uszczelnienie. Warto również skontrolować pozostałe zaworki zamontowane w pompie.
Tłoki, sworznie i dociski membran
Tłoki i dociski przenoszą ruch mechanizmu na membrany tłoczne. Podczas rozbierania pompy należy sprawdzić ich powierzchnie, otwory, sworznie i elementy mocujące. Trwałe odkształcenie albo nadmierny luz mogą zaburzać prawidłową pracę sekcji pompy.
Kolektory i przyłącza
W modelach ZETA 85 i ZETA 100 występują częściowo wspólne kolektory i kolanka. Przed zakupem należy jednak sprawdzić numer katalogowy, stronę montażu, rodzaj przyłącza, średnicę oraz sposób połączenia z głowicami.
Nieszczelność kolektora lub jego oringów może powodować zasysanie powietrza, wyciek cieczy, spadek wydajności i problemy z osiągnięciem stabilnego ciśnienia.
Korpus, korbowody i łożyska
Części mechaniczne należy dobierać szczególnie dokładnie. Korpus może być wspólny dla określonych wersji ZETA 85 i ZETA 100, natomiast wałek, kołnierz lub sposób napędu mogą zależeć od konkretnego wykonania. Przed zamówieniem porównaj numer katalogowy, wymiary oraz pełne oznaczenie pompy.
Objawy zużycia części pompy ZETA 100
Pompa nie zasysa cieczy
Problemy z zasysaniem mogą być związane z zabrudzonym lub nieszczelnym zaworkiem, uszkodzonym oringiem kolektora, niedrożnym filtrem albo nieszczelnością przewodu ssącego. Kontrolę warto rozpocząć od strony ssącej instalacji, a następnie sprawdzić zaworki pompy.
Pompa nie osiąga ciśnienia lub wydajności
Spadek parametrów może wynikać ze zużycia membran tłocznych lub zaworków, ale również z nieszczelności kolektorów, przewodów, filtra albo regulatora. Przed wymianą części należy sprawdzić cały układ cieczowy opryskiwacza.
Ciśnienie pulsuje, a pompa pracuje nierówno
Nierówna praca może być związana z zaworkami, membranami tłocznymi, powietrznikiem albo zasysaniem powietrza po stronie ssącej. Warto sprawdzić wszystkie trzy sekcje pompy oraz instalację doprowadzającą ciecz.
Olej jest mleczny lub zwiększył się jego poziom
Mleczny, jasny lub szary kolor oleju może wskazywać na przedostawanie się cieczy roboczej przez uszkodzoną membranę tłoczną. W takiej sytuacji pompę należy zatrzymać i sprawdzić przed dalszym użytkowaniem.
Z pompy wycieka ciecz lub olej
Przed zamówieniem uszczelnienia należy dokładnie ustalić miejsce wycieku. Przyczyną może być oring kolektora, uszczelnienie głowicy, simering wałka, element układu olejowego, poluzowane połączenie albo pęknięcie korpusu.
Co sprawdzić podczas naprawy ZETA 100 1C?
Po rozebraniu pompy warto skontrolować:
• komplet trzech membran tłocznych,
• wszystkie zaworki, sprężyny i gniazda,
• oringi kolektorów i pozostałe uszczelnienia,
• tłoki, sworznie, dociski membran i powierzchnie głowic,
• wałek, korbowody, łożyska, pierścienie i tuleje,
• stan oraz poziom oleju,
• szczelność przewodów, filtra i połączeń po stronie ssącej.
Przed rozpoczęciem naprawy zatrzymaj napęd, usuń ciśnienie z instalacji oraz bezpiecznie opróżnij i wypłucz układ z pozostałości cieczy roboczej. Montaż części powinien być wykonany zgodnie ze schematem i instrukcją właściwą dla posiadanej wersji pompy.
Pozostałe części do pomp Udor
Elementy eksploatacyjne stosowane w różnych modelach znajdziesz w kategoriach membrany do pomp Udor oraz zaworki do pomp Udor.
Pełną ofertę części producenta znajdziesz w kategorii części do pomp Udor.
Najczęściej zadawane pytania
Ile membran tłocznych ma pompa Udor ZETA 100 1C?
Pompa ZETA 100 1C ma trzy membrany tłoczne. Podczas naprawy warto sprawdzić wszystkie trzy membrany oraz zaworki i uszczelnienia współpracujące z poszczególnymi sekcjami.
Czy części ZETA 100 1C pasują do ZETA 100 TS 1C?
Część membran, zaworków i uszczelnień może być wspólna, ale nie należy zakładać pełnej zamienności. Szczególnie wałki, kołnierze i części napędu trzeba dobierać według dokładnego wariantu oraz numeru katalogowego.
Jaką wydajność ma pompa Udor ZETA 100 1C?
Wydajność modelu ZETA 100 1C wynosi 91,3 l/min przy prędkości 550 obr./min. Maksymalne ciśnienie robocze wynosi 20 bar.
Czy części ZETA 85 i ZETA 100 mogą być wspólne?
Tak, część kolektorów, korbowodów, uszczelnień i elementów mechanicznych może być stosowana w obu modelach. Zgodność należy jednak zawsze potwierdzić na podstawie numeru katalogowego i opisu konkretnego produktu.
Co może oznaczać mleczny olej w pompie ZETA 100?
Może wskazywać na przedostanie się cieczy roboczej do części olejowej, na przykład przez uszkodzoną membranę tłoczną. Pompę należy zatrzymać i sprawdzić przed dalszą pracą.
Co zrobić, gdy części nie ma na liście?
Prześlij nam numer katalogowy albo oznaczenie części na schemacie. Element może być dostępny w głównej kategorii Udor lub przypisany również do innych modeli. Możesz skontaktować się z nami w sprawie części do ZETA 100 1C.
