Komputery i panele do opryskiwaczy – sterowniki, nawigacje i akcesoria

Komputery i panele do opryskiwaczy

Komputery, panele i sterowniki do opryskiwaczy służą do kontrolowania pracy instalacji opryskowej. W zależności od konstrukcji systemu mogą odpowiadać za włączanie i wyłączanie sekcji, sterowanie zaworem głównym, regulację dawki cieczy, odczyt parametrów pracy oraz współpracę z przepływomierzem, czujnikami i nawigacją.

Oferta obejmuje zarówno proste rozwiązania do podstawowego sterowania opryskiwaczem, jak i rozbudowane komputery przeznaczone do automatycznej regulacji i precyzyjnego prowadzenia zabiegu.

Komputery do opryskiwaczy

Komputer do opryskiwacza może zbierać informacje z czujników maszyny i na ich podstawie kontrolować pracę układu cieczowego. Zakres funkcji zależy od konkretnego modelu urządzenia oraz wyposażenia opryskiwacza.

Komputer może współpracować m.in. z:

• przepływomierzem,
• czujnikiem prędkości,
• czujnikiem ciśnienia,
• zaworem regulacyjnym,
• elektrozaworami sekcyjnymi,
• zaworem głównym,
• systemem GPS lub nawigacją.

Komputery ARAG Bravo

W ofercie systemów sterowania dużą grupę stanowią komputery ARAG Bravo. Poszczególne urządzenia różnią się zakresem funkcji, liczbą obsługiwanych sekcji i możliwościami współpracy z dodatkowymi elementami automatyki.

Wśród systemów ARAG można spotkać m.in.:

• Bravo 180S,
• Bravo 350S,
• Bravo 400S.

Przed zakupem komputera Bravo należy ustalić, jaki blok zaworowy znajduje się w opryskiwaczu, ile sekcji ma belka oraz jakie czujniki i przewody są już zamontowane w maszynie.

ARAG Bravo 180S

Bravo 180S jest komputerem wykorzystywanym do kontroli parametrów oprysku i automatycznej regulacji dawki w odpowiednio wyposażonej instalacji.

Aby system działał prawidłowo, komputer musi współpracować z właściwym przepływomierzem, czujnikiem prędkości, zaworem regulacyjnym i elektrozaworami sekcji.

ARAG Bravo 350S

Bravo 350S jest bardziej rozbudowanym systemem sterowania, który może obsługiwać większą liczbę funkcji i sekcji.

Nie należy zastępować jednego komputera Bravo innym wyłącznie dlatego, że posiada podobne złącza lub wygląda podobnie. Przed wymianą trzeba sprawdzić zgodność całego systemu.

ARAG Bravo 400S

Bravo 400S należy do bardziej zaawansowanych systemów ARAG. W odpowiedniej konfiguracji może współpracować z rozbudowanym sterowaniem opryskiem i nawigacją.

W sklepie Bartnik dostępne są również osobne elementy systemów Bravo, takie jak monitory i akcesoria montażowe.

Monitory do komputerów opryskiwacza

Monitor komputera jest elementem interfejsu operatora, na którym wyświetlane są informacje dotyczące pracy opryskiwacza.

W aktualnej ofercie występuje m.in. monitor ARAG Bravo 400S LT 7+7. Przy wymianie monitora należy sprawdzić dokładne oznaczenie systemu, wersję urządzenia i kompatybilność z pozostałymi modułami.

Panele sterujące do opryskiwaczy

Panel sterujący do opryskiwacza jest prostszym rozwiązaniem niż komputer automatycznie regulujący dawkę. Może umożliwiać ręczne włączanie i wyłączanie poszczególnych sekcji lub całego układu.

Panele są szczególnie przydatne w instalacjach, w których operator potrzebuje elektrycznego sterowania zaworami bez rozbudowanej automatycznej regulacji.

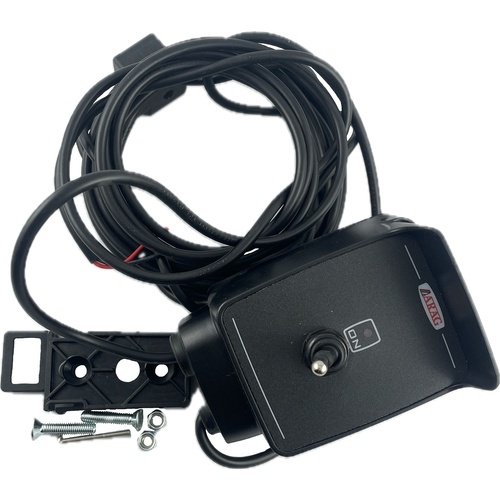

Panel sterujący ON/OFF

W Bartnik dostępny jest m.in. panel sterujący ARAG ON/OFF. Takie urządzenie służy do elektrycznego sterowania odpowiednio skonfigurowanym układem zaworów.

Przed zakupem trzeba sprawdzić liczbę sekcji i typ elektrozaworów zastosowanych w maszynie.

Panele Tecomec

W kategorii znajdują się także panele sterujące Tecomec oraz elementy potrzebne do ich naprawy i obsługi.

W aktualnej ofercie występują m.in.:

• panel sterujący 2-sekcyjny Strong Box,
• przełączniki ON/OFF do paneli sterujących.

Panel 2-sekcyjny do opryskiwacza

Panel 2-sekcyjny pozwala niezależnie sterować dwiema sekcjami instalacji. Tego typu rozwiązania mogą być stosowane m.in. w prostszych opryskiwaczach lub maszynach sadowniczych.

Liczba sekcji panelu musi odpowiadać konfiguracji zaworów zastosowanej w opryskiwaczu.

Sterowniki TeeJet

W kategorii systemów sterujących Bartnik znajdują się również produkty TeeJet, w tym urządzenia do sterowania funkcjami opryskiwacza.

Przy wyborze sterownika TeeJet należy sprawdzić dokładny model systemu i sposób połączenia z maszyną.

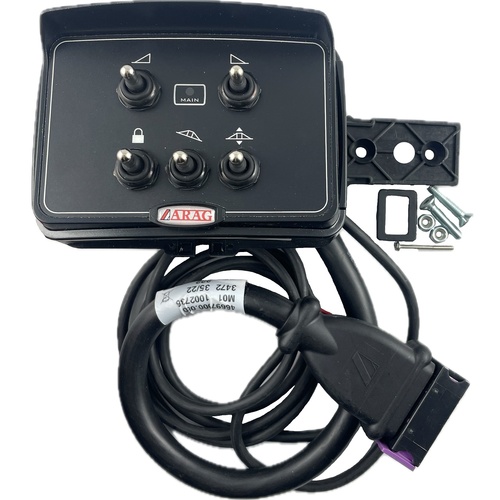

Sterowanie hydrauliką opryskiwacza

Niektóre konsole odpowiadają również za sterowanie funkcjami hydraulicznymi maszyny. W aktualnej ofercie występuje m.in. konsola TeeJet Hydraulik Control.

Takie urządzenia należy dobierać do konkretnej konfiguracji hydrauliki oraz wiązki elektrycznej opryskiwacza.

Nawigacja do opryskiwacza

Nawigacja rolnicza może wspierać operatora w prowadzeniu opryskiwacza po polu i ograniczać nakładanie się przejazdów. W bardziej rozbudowanych systemach może współpracować z komputerem sterującym opryskiem.

Zakres możliwości zależy od konkretnego urządzenia i zastosowanych modułów.

Komputer opryskiwacza z automatyczną regulacją dawki

W systemie automatycznej regulacji komputer porównuje informacje z czujników i przepływomierza z ustawionymi parametrami pracy.

W odpowiednio skonfigurowanym układzie może następnie sterować zaworem regulacyjnym, aby utrzymać wymaganą dawkę.

Przepływomierz a komputer opryskiwacza

Przepływomierz przekazuje informację o ilości cieczy przepływającej przez instalację. Jest jednym z podstawowych elementów wielu komputerowych systemów regulacji.

Przy modernizacji trzeba sprawdzić, czy sygnał przepływomierza jest zgodny z wybranym komputerem.

Czujnik prędkości do komputera opryskiwacza

Czujnik prędkości przekazuje do sterownika informację o prędkości jazdy. Komputer może wykorzystywać ją podczas obliczania i regulowania dawki cieczy.

Źródłem prędkości może być odpowiedni czujnik maszyny lub inne rozwiązanie przewidziane dla konkretnego systemu.

Czujnik ciśnienia do opryskiwacza

W bardziej rozbudowanych układach może pracować również czujnik ciśnienia. Przy jego wyborze ważny jest zakres pomiarowy, typ sygnału, przyłącze i zgodność z komputerem.

Elektrozawory a panel sterujący

Panel lub komputer wysyła sygnał elektryczny do elektrozaworów sekcyjnych. Dzięki temu operator może włączać lub wyłączać wybrane części belki.

Nie każdy panel współpracuje z każdym typem zaworu. Należy sprawdzić napięcie, sposób sterowania i konstrukcję wiązki.

Zawór regulacyjny a komputer opryskiwacza

Zawór regulacyjny może odpowiadać za zmianę przepływu w instalacji na podstawie poleceń komputera.

Przy jego wymianie należy sprawdzić napięcie silnika, czas regulacji, rodzaj podłączenia i kompatybilność ze sterownikiem.

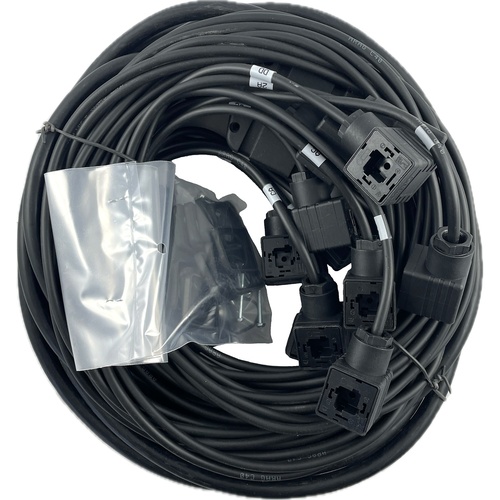

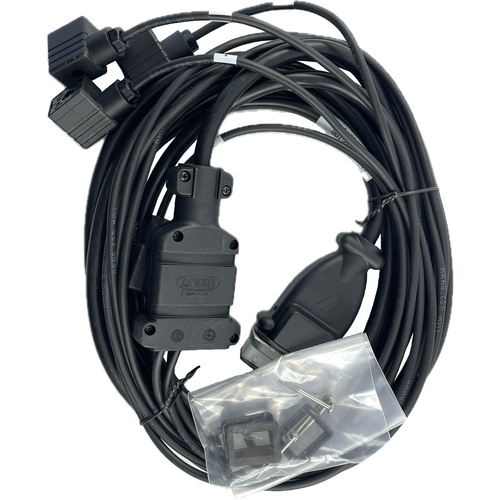

Kable do paneli i komputerów opryskiwacza

W kategorii znajdują się również przewody i wiązki elektryczne. Przykładem jest kabel do panelu sterującego przeznaczony do określonej liczby sekcji.

Przewodu nie należy dobierać wyłącznie po długości. Znaczenie mają także:

• liczba sekcji,
• rodzaj wtyczek,
• liczba przewodów,
• układ pinów,
• model sterownika.

Przełączniki do paneli sterujących

Przełącznik ON/OFF może być wymiennym elementem panelu. Jeżeli uszkodzeniu ulegnie sam przełącznik, nie zawsze konieczna jest wymiana całego panelu sterującego.

W aktualnej ofercie Bartnik znajduje się m.in. przełącznik ON/OFF Tecomec do panelu SP.

Akcesoria do komputerów opryskiwacza

Do prawidłowego montażu i obsługi komputera mogą być potrzebne dodatkowe akcesoria, takie jak:

• płytki montażowe,
• uchwyty,
• przewody zasilające,
• wiązki sekcji,
• przełączniki,
• wtyczki i złącza,
• czujniki,
• przewody sygnałowe.

Płytka montażowa ARAG Bravo

W Bartnik dostępna jest m.in. płytka montażowa do systemów Bravo. Taki element służy do prawidłowego zamocowania wybranego urządzenia w ciągniku lub maszynie.

Jak dobrać komputer do opryskiwacza?

Przed zakupem należy sprawdzić:

• liczbę sekcji opryskiwacza,
• rodzaj zaworów sekcyjnych,
• typ zaworu regulacyjnego,
• model przepływomierza,
• rodzaj czujnika prędkości,
• napięcie instalacji,
• rodzaje wtyczek i wiązek,
• funkcje, które komputer ma obsługiwać.

Komputera do opryskiwacza nie należy dobierać tylko na podstawie marki lub wyglądu urządzenia. Kluczowa jest zgodność całego systemu sterowania.

Jak dobrać panel sterujący?

Przy panelu należy ustalić:

• liczbę sekcji,
• rodzaj elektrozaworów,
• napięcie,
• model wiązki elektrycznej,
• rodzaj wtyczek,
• czy wymagane jest sterowanie zaworem głównym lub regulacyjnym.

Modernizacja sterowania opryskiwacza

Starszy opryskiwacz można w wielu przypadkach wyposażyć w nowszy panel lub komputer sterujący. Taka modernizacja wymaga jednak sprawdzenia całej instalacji i dobrania współpracujących elementów.

Czasami konieczna jest wymiana nie tylko samego komputera, ale również przewodów, czujników, przepływomierza lub bloku zaworowego.
