Złączki widełkowe do opryskiwaczy – na przetyczkę
Złączki widełkowe do opryskiwaczy to elementy instalacji cieczowej łączone za pomocą przetyczki lub widełki. System pozwala szybko montować i demontować przewody oraz podzespoły bez konieczności każdorazowego skręcania połączenia.
W sklepie Bartnik znajdziesz złączki widełkowe ARAG, Tecomec i innych producentów, m.in. modele proste, 45° i 90°, końcówki na wąż, zaślepki oraz przetyczki T1, T2, T3, T4, T5 i T6. Przy wyborze należy sprawdzić wielkość systemową, typ końcówki, średnicę przewodu oraz rodzaj uszczelnienia.
Złączki widełkowe do opryskiwaczy
Złączki widełkowe są stosowane w instalacjach cieczowych opryskiwaczy do szybkiego łączenia przewodów, filtrów, zaworów, rozdzielaczy oraz innych podzespołów. Połączenie wykonywane jest poprzez wsunięcie odpowiedniego elementu do gniazda i zabezpieczenie go przetyczką lub widełką.
Taki system znacznie ułatwia serwisowanie instalacji, ponieważ podczas demontażu nie ma potrzeby odkręcania całego połączenia. Po wyjęciu przetyczki złączkę można wysunąć z gniazda, skontrolować uszczelnienie i ponownie zamontować.
Jak działa złączka widełkowa?
Element złączki jest wsuwany do odpowiednio dopasowanego gniazda. Następnie w specjalny rowek wkładana jest przetyczka, która zabezpiecza złączkę przed wysunięciem podczas pracy.
Za szczelność odpowiada właściwie dobrane uszczelnienie, dlatego do prawidłowego działania potrzebna jest zgodność złączki, gniazda, przetyczki oraz O-ringu.
Złączki widełkowe ARAG
W kategorii Bartnik szeroko reprezentowane są złączki widełkowe ARAG. Dostępne są różne wielkości systemowe oraz warianty przeznaczone do przewodów o różnych średnicach.
W aktualnej ofercie znajdują się m.in.:
- złączka Ż T3 x 13,
- złączka Ż T3 x 20,

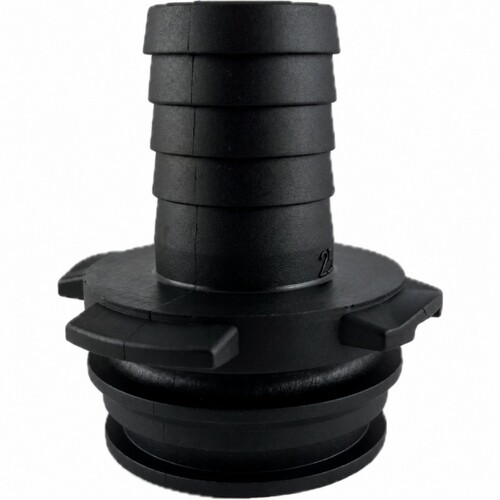

- złączka M T3 x 16,
- złączka 90° Ż T3 x 13,
- złączka 90° Ż T3 x 16,
- złączka 90° Ż T3 x 20,
- złączka 90° Ż T4 x 25,
- złączka 90° M T4 x 25,
- złączka 90° Ż T5 x 25,

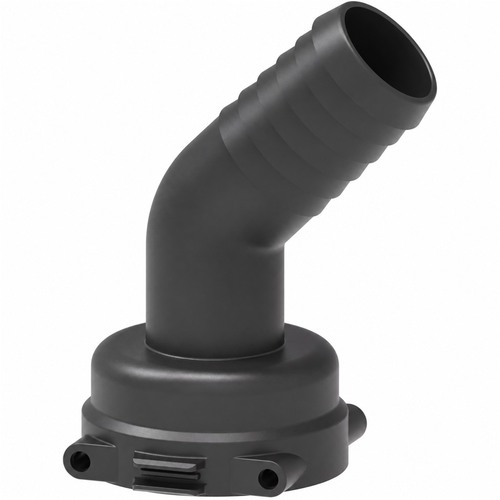

- złączka 45° T3 x 13 M.
Złączki widełkowe Tecomec
W ofercie występują również elementy Tecomec, w tym przetyczki współpracujące z systemami połączeń stosowanymi w opryskiwaczach.
Przy wymianie elementów różnych producentów nie należy kierować się tylko podobnym wyglądem. Najpewniejszym rozwiązaniem jest porównanie oznaczenia, wymiarów oraz konstrukcji starego połączenia.
Złączki T1, T2, T3, T4, T5 i T6
W systemach widełkowych spotykane są oznaczenia T1, T2, T3, T4, T5 i T6. Określają one wielkość współpracujących elementów systemu.
W sklepie Bartnik dostępne są m.in. przetyczki:
- T1,
- T2,
- T3,
- T4,
- T5,
- T6.
Przetyczka powinna być dobrana do konkretnej wielkości złączki. Element T3 nie powinien być zastępowany przetyczką T4 lub T5 tylko dlatego, że wygląda podobnie.
Złączki widełkowe proste
Złączki proste są stosowane tam, gdzie przewód może być poprowadzony bez zmiany kierunku. Przykładami są dostępne w Bartnik złączki ARAG Ż T3 x 13, Ż T3 x 20 oraz M T3 x 16.
Proste prowadzenie przewodu może ograniczyć liczbę dodatkowych załamań i zmian kierunku przepływu.
Złączki widełkowe 90°
Złączka widełkowa 90° pozwala zmienić kierunek prowadzenia przewodu bez mocnego wyginania węża. Jest szczególnie przydatna przy filtrach, zaworach, rozdzielaczach oraz innych elementach zamontowanych w ograniczonej przestrzeni.
W aktualnej ofercie znajdują się m.in.:
- 90° Ż T3 x 13,

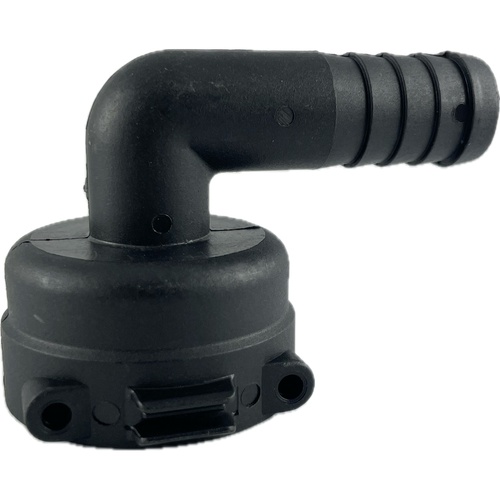

- 90° Ż T3 x 16,
- 90° Ż T3 x 20,
- 90° Ż T4 x 25,

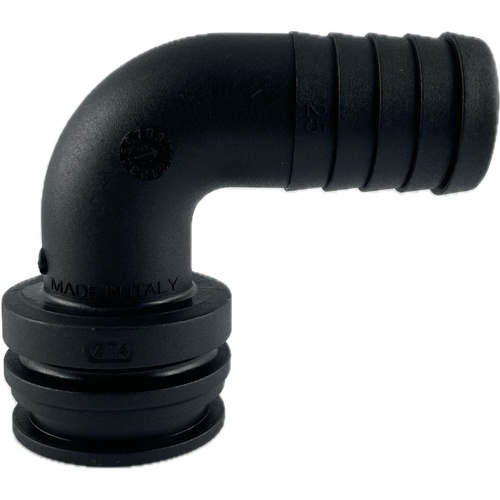

- 90° M T4 x 25,
- 90° Ż T5 x 25.
Złączki widełkowe 45°
W miejscach wymagających łagodniejszej zmiany kierunku można zastosować złączkę widełkową 45°. W Bartnik dostępna jest m.in. złączka ARAG 45° T3 x 13 M.
Złączki widełkowe na wąż
Wiele złączek widełkowych posiada po drugiej stronie króciec przeznaczony do podłączenia węża. W aktualnej ofercie pojawiają się m.in. końcówki:
- 13 mm,
- 16 mm,
- 20 mm,
- 25 mm.
Końcówkę należy dobrać do średnicy wewnętrznej przewodu. Sam rozmiar T określa stronę systemową złączki i nie informuje automatycznie o średnicy węża.
Przetyczki do złączek widełkowych
Przetyczka do złączki jest elementem zabezpieczającym połączenie przed wysunięciem. Powinna być prawidłowo osadzona w przeznaczonym dla niej miejscu.
W Bartnik dostępne są przetyczki ARAG T1–T6, a także wybrane przetyczki Tecomec i elementy stosowane w innych systemach opryskiwaczy.
Zaślepki do złączek widełkowych
Zaślepka widełkowa pozwala zamknąć nieużywane gniazdo instalacji. Montowana jest w taki sam sposób systemowy i zabezpieczana odpowiednią przetyczką.
Zaślepka może być przydatna podczas przebudowy instalacji, demontażu podzespołu lub wyłączenia niewykorzystywanego przyłącza.
Uszczelnienie złączki widełkowej
Samo zabezpieczenie przetyczką odpowiada za mechaniczne utrzymanie elementu, natomiast szczelność połączenia zależy również od uszczelnienia.
Zużyty, przecięty lub niewłaściwie dobrany O-ring może powodować wyciek cieczy nawet wtedy, gdy złączka i przetyczka są prawidłowo zamontowane.
Złączki widełkowe po stronie ssącej
Jeśli połączenie znajduje się przed pompą, jego szczelność jest szczególnie ważna. Nieszczelna złączka może powodować zasysanie powietrza do instalacji bez wyraźnego wycieku cieczy na zewnątrz.
Objawem mogą być problemy z zasysaniem, niestabilna praca pompy lub spadek jej wydajności.
Złączki widełkowe po stronie ciśnieniowej
Po stronie tłocznej nieszczelność najczęściej objawia się wyciekiem cieczy przy połączeniu. W takim przypadku warto sprawdzić O-ring, gniazdo, stan samej złączki oraz prawidłowe osadzenie przetyczki.
Jak dobrać złączkę widełkową?
Przed zakupem sprawdź:
- wielkość systemową T1–T6,
- rodzaj współpracującego gniazda,
- typ M lub Ż zgodny ze starym elementem,
- średnicę końcówki na wąż,
- wersję prostą, 45° lub 90°,
- rodzaj przetyczki,
- wymiary uszczelnienia,
- numer katalogowy starej części.
Złączek widełkowych nie należy dobierać wyłącznie po wyglądzie. Do prawidłowego połączenia potrzebna jest zgodność wymiarów złączki, gniazda, przetyczki oraz uszczelnienia.
Dane techniczne
Dane techniczne
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Dane techniczne
Opis produktu
Dane techniczne
Dane techniczne
Opis produktu
Dane techniczne
Dane techniczne
Dane techniczne
Opis produktu
Dane techniczne
Dane techniczne
Dane techniczne
Dane techniczne
Opis produktu
Dane techniczne
Dane techniczne
Dane techniczne
Dane techniczne
Dane techniczne
Jak dobrać złączkę widełkową do opryskiwacza?
Najpierw sprawdź wielkość systemową złączki, np. T3, T4 lub T5, a następnie rodzaj końcówki i średnicę przewodu. Do kompletu należy dobrać właściwą przetyczkę i uszczelnienie.
Co to jest złączka widełkowa?
To element instalacji opryskiwacza montowany poprzez wsunięcie do odpowiedniego gniazda i zabezpieczenie przetyczką lub widełką.
Czy złączka widełkowa jest skręcana?
Nie po stronie połączenia widełkowego. Złączka jest wsuwana w gniazdo i zabezpieczana przetyczką.
Do czego służy przetyczka?
Przetyczka blokuje złączkę w gnieździe i zapobiega jej wysunięciu podczas pracy instalacji.
Czy złączka działa bez przetyczki?
Nie powinna pracować bez właściwego zabezpieczenia. Bez przetyczki element może wysunąć się z gniazda.
Co oznacza T3 przy złączce?
T3 jest oznaczeniem wielkości elementu w danym systemie złączek widełkowych.
Co oznacza T4?
T4 oznacza inną wielkość systemową niż T3. Złączka T4 powinna współpracować z odpowiednim gniazdem oraz przetyczką T4.
Czy T3 i T4 są zamienne?
Nie należy ich traktować jako zamiennych. Są to różne rozmiary systemowe.
Czy przetyczka T3 pasuje do złączki T4?
Nie. Do złączki T4 należy dobrać przetyczkę odpowiadającą systemowi T4.
Jakie przetyczki ma Bartnik?
W aktualnej ofercie znajdują się m.in. przetyczki ARAG:
- T1,
- T2,
- T3,
- T4,
- T5,
- T6.
Czy Bartnik ma przetyczkę T3?
Tak. Dostępna jest przetyczka ARAG T3.
Czy Bartnik ma przetyczkę T4?
Tak. W ofercie znajduje się przetyczka ARAG T4.
Czy dostępne są przetyczki T5 i T6?
Tak. Bartnik posiada również przetyczki ARAG T5 i T6.
Jak działa złączka widełkowa?
Złączkę wsuwa się do gniazda, ustawia w prawidłowym położeniu, a następnie montuje przetyczkę zabezpieczającą.
Czy złączka widełkowa potrzebuje O-ringu?
W wielu takich połączeniach za szczelność odpowiada odpowiedni O-ring. Należy zastosować uszczelnienie przewidziane dla konkretnego systemu.
Dlaczego złączka przecieka?
Najczęstsze przyczyny to:
- zużyty O-ring,
- uszkodzona złączka,
- zabrudzone gniazdo,
- nieprawidłowe osadzenie elementu,
- zastosowanie niepasujących części.
Czy przetyczka uszczelnia złączkę?
Nie. Przetyczka przede wszystkim zabezpiecza mechanicznie złączkę przed wysunięciem. Za szczelność odpowiada konstrukcja połączenia i odpowiednie uszczelnienie.
Dlaczego złączka wysuwa się mimo przetyczki?
Należy sprawdzić, czy przetyczka ma właściwy rozmiar, czy została całkowicie wsunięta oraz czy rowek złączki i gniazdo nie są uszkodzone.
Co oznacza złączka T3 x 13?
Oznaczenie wskazuje złączkę systemową T3 z końcówką przeznaczoną do odpowiedniego przewodu o średnicy 13 mm.
Co oznacza T3 x 20?
Jest to złączka systemu T3 z końcówką na przewód 20 mm.
Co oznacza T4 x 25?
To złączka systemowa T4 z końcówką przeznaczoną do przewodu 25 mm.
Czy Bartnik ma złączkę T3 x 13?
Tak. Dostępna jest m.in. złączka ARAG Ż T3 x 13.
Czy Bartnik ma złączkę T3 x 20?
Tak. W ofercie znajduje się m.in. złączka ARAG Ż T3 x 20.
Czy Bartnik ma złączkę T4 x 25?
Tak. Dostępne są m.in. złączki kątowe 90° T4 x 25.
Co oznacza złączka 90°?
Oznacza element, który po połączeniu zmienia kierunek prowadzenia przewodu o około 90 stopni.
Kiedy zastosować złączkę 90°?
Gdy przewód musi zmienić kierunek przy filtrze, zaworze lub innym podzespole i zastosowanie prostej złączki powodowałoby nadmierne zagięcie węża.
Czy dostępne są złączki 45°?
Tak. W aktualnej ofercie znajduje się m.in. złączka ARAG 45° T3 x 13 M.
Złączka prosta czy kątowa?
Prostą należy wybrać, jeśli przewód może być prowadzony bez zmiany kierunku. W ograniczonej przestrzeni wygodniejsza może być wersja 45° lub 90°.
Jak dobrać złączkę do węża?
Należy sprawdzić średnicę wewnętrzną przewodu i dobrać odpowiednią końcówkę, np. 13, 16, 20 lub 25 mm.
Czy sam rozmiar T mówi, jaki wąż pasuje?
Nie. Rozmiar T określa część systemową złączki, natomiast średnica końcówki na wąż jest osobnym parametrem.
Czy złączki widełkowe ARAG i Tecomec są zamienne?
Nie należy zakładać automatycznej zamienności. Trzeba porównać wymiary systemowe, gniazdo, sposób blokowania i uszczelnienie.
Czy można dobrać złączkę tylko po zdjęciu?
Zdjęcie może pomóc określić typ połączenia, ale do pewnego doboru potrzebne są również wymiary i oznaczenie starego elementu.
Co zmierzyć przy złączce widełkowej?
Warto sprawdzić:
- wymiary części wsuwanej do gniazda,
- średnicę końcówki na wąż,
- rozmiar przetyczki,
- wymiary O-ringu,
- kąt złączki,
- oznaczenie T.
Dlaczego nowa złączka nie wchodzi do gniazda?
Może należeć do innego rozmiaru lub systemu. Nie należy wciskać jej na siłę, ponieważ można uszkodzić gniazdo lub uszczelnienie.
Dlaczego przetyczka nie chce wejść?
Złączka może być niedostatecznie wsunięta, mieć niewłaściwy rozmiar albo rowki złączki i gniazda nie są prawidłowo ustawione.
Czy można montować uszkodzoną przetyczkę?
Nie warto. Pęknięta lub zdeformowana przetyczka może nie zabezpieczyć prawidłowo połączenia.
Kiedy wymienić przetyczkę?
Jeśli jest:
- pęknięta,
- mocno wygięta,
- zużyta,
- nie trzyma się stabilnie w gnieździe.
Czy nieszczelna złączka przed pompą może powodować zasysanie powietrza?
Tak. Nieszczelność po stronie ssawnej może powodować zasysanie powietrza nawet bez wycieku cieczy na zewnątrz.
Czy złączka na stronie ciśnieniowej może przeciekać przez O-ring?
Tak. Uszkodzony lub niewłaściwy O-ring jest jedną z typowych przyczyn nieszczelności połączenia.
Jak znaleźć właściwą złączkę do opryskiwacza?
Najpewniejszym rozwiązaniem jest porównanie numeru katalogowego. Jeśli numeru nie ma, należy sprawdzić rozmiar T, końcówkę przewodu, kształt złączki i wymiary starego elementu.
Co sprawdzić przed zakupem?
- rozmiar systemowy T,
- typ złączki,
- średnicę końcówki na wąż,
- kąt 0°, 45° lub 90°,
- rodzaj przetyczki,
- uszczelnienie,
- numer katalogowy.
Złączki widełkowe – szybkie połączenie na przetyczkę
Złączki widełkowe do opryskiwaczy umożliwiają szybkie wykonywanie połączeń zabezpieczanych przetyczką. Przy doborze najważniejsze są wielkość systemowa, odpowiednia przetyczka, średnica przewodu oraz właściwe uszczelnienie. Prawidłowo dobrany komplet ułatwia montaż i serwis instalacji oraz pozwala zachować jej szczelność.
