Filtry ciśnieniowe do opryskiwaczy – tłoczne i samoczyszczące

Filtry ciśnieniowe do opryskiwaczy

Filtr ciśnieniowy do opryskiwacza pracuje po stronie tłocznej układu cieczowego. Ciecz przepływa przez niego już po opuszczeniu pompy, dzięki czemu filtr może zatrzymywać drobniejsze zanieczyszczenia przed ich przedostaniem się do zaworów, przepływomierza, sekcji belki i rozpylaczy.

Filtracja po stronie ciśnieniowej stanowi jeden z kolejnych etapów oczyszczania cieczy roboczej. W prawidłowo zbudowanym układzie współpracuje z filtrem ssącym, filtrami sekcyjnymi oraz filterkami montowanymi bezpośrednio przy rozpylaczach.

Filtr ciśnieniowy a filtr tłoczny – czy to to samo?

Tak, określenia filtr ciśnieniowy i filtr tłoczny są często używane dla filtrów pracujących po stronie tłocznej pompy. W odróżnieniu od filtra ssącego są one przystosowane do pracy z cieczą znajdującą się pod ciśnieniem.

Dlatego przy zakupie należy zwrócić uwagę nie tylko na przepływ i wielkość wkładu, ale również na dopuszczalne ciśnienie robocze konkretnego modelu.

Filtry ciśnieniowe ARAG

W sklepie Bartnik dostępny jest szeroki wybór filtrów ciśnieniowych ARAG. Oferta obejmuje zarówno kompaktowe filtry do mniejszych instalacji, jak i większe modele tłoczne przeznaczone do przepływów rzędu 150–210 l/min.

Wśród dostępnych wariantów znajdują się między innymi:

• filtry 3/4"–1/2" z zaworem,

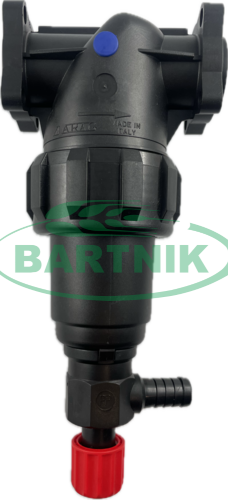

• filtry tłoczne serii 463,

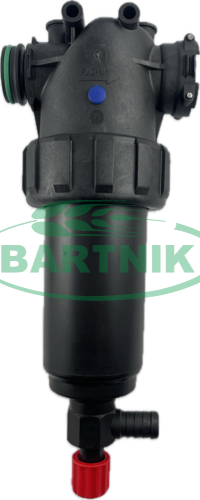

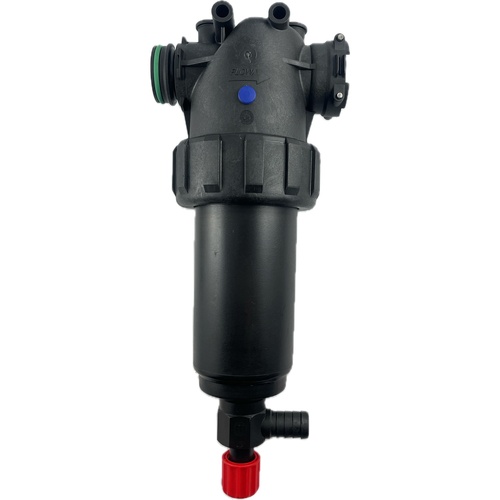

• filtry T5,

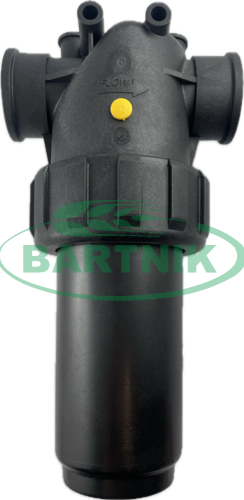

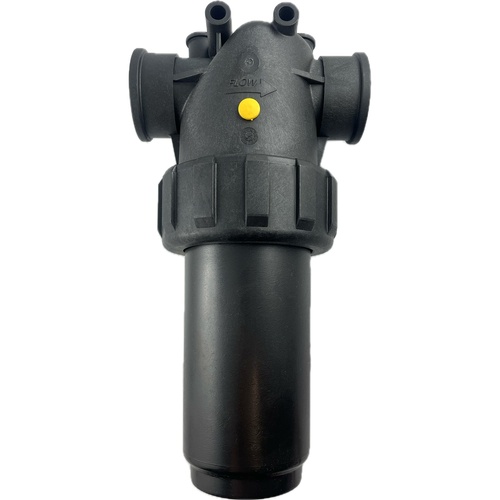

• modele z przyłączem 1 1/4",

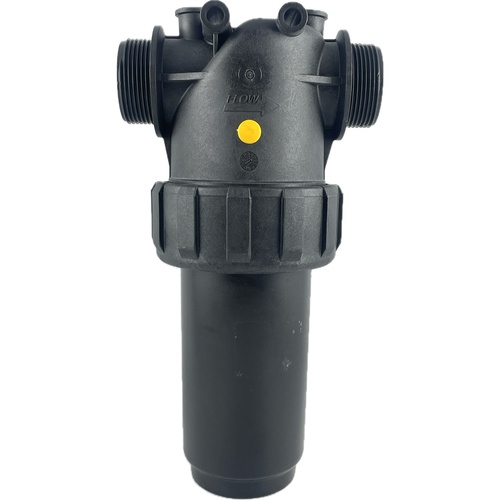

• modele z przyłączem 1 1/2",
• wersje 50 i 80 mesh,
• filtry samoczyszczące.

Filtry ciśnieniowe Tecomec

Tecomec oferuje filtry do różnych miejsc instalacji opryskiwacza. W Bartnik dostępne są między innymi kompaktowe filtry ciśnieniowe 3/4" oraz większe filtry tłoczne o przepływie 150 i 210 l/min.

W zależności od wersji dostępne są wkłady 50 lub 80 mesh, dzięki czemu można dobrać dokładność filtracji do potrzeb instalacji.

Filtry ciśnieniowe BRAGLIA

W ofercie znajduje się również mosiężny filtr ciśnieniowy BRAGLIA 3/4" z wkładem 40 mesh. Konstrukcja i parametry takiego filtra sprawiają, że może być stosowany w instalacjach, w których wymagany jest kompaktowy filtr liniowy po stronie ciśnieniowej.

Filtry ciśnieniowe TOLMET

Do konkretnych instalacji i rozdzielaczy dostępne są również dedykowane filtry, np. filtr rozdzielacza TOLMET Duro/Fermo. Przy takich elementach szczególnie ważny jest dokładny model rozdzielacza oraz numer części.

Filtry ciśnieniowe 50 mesh

Filtr 50 mesh zapewnia pośredni stopień filtracji i jest często spotykany w instalacjach opryskiwaczy. W Bartnik dostępne są zarówno kompaktowe filtry 3/4", jak i większe filtry tłoczne 150 lub 210 l/min wyposażone we wkład 50 mesh.

Dobór 50 mesh powinien uwzględniać rozpylacze pracujące na belce oraz wcześniejsze stopnie filtracji w całym układzie.

Filtry ciśnieniowe 80 mesh

Filtr 80 mesh zatrzymuje drobniejsze zanieczyszczenia niż filtr 50 mesh. Jest często stosowany jako dokładniejszy stopień filtracji przed sekcjami i rozpylaczami.

W ofercie Bartnik występują między innymi filtry ARAG i Tecomec 80 mesh o przepływie 150 i 210 l/min.

Filtry ciśnieniowe 40 mesh

Wkład 40 mesh posiada większe oczka niż 50 lub 80 mesh. Może być stosowany w układach, w których wymagany jest większy przepływ lub zgrubniejsza filtracja na określonym etapie instalacji.

Dokładność filtracji należy jednak zawsze dopasować do pozostałych filtrów oraz wymagań rozpylaczy.

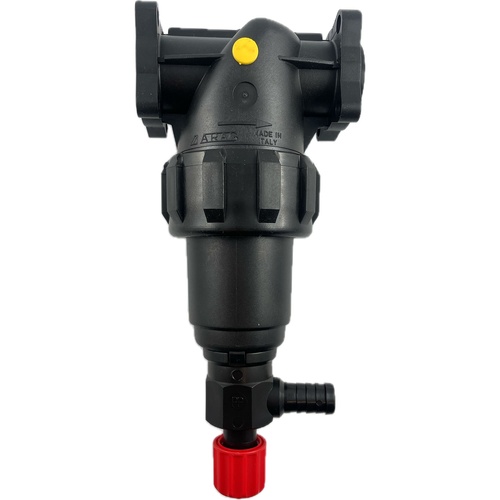

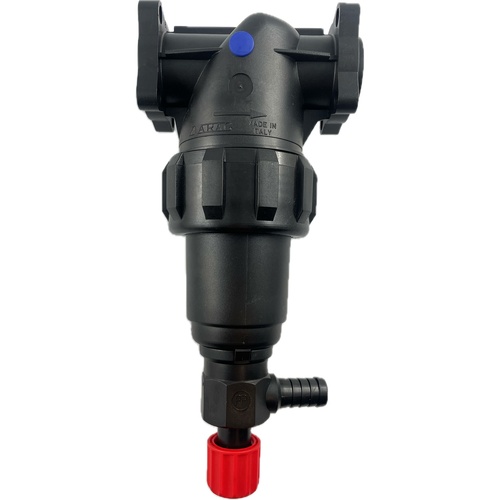

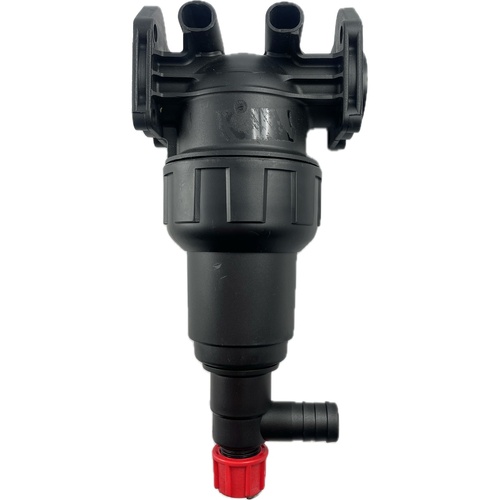

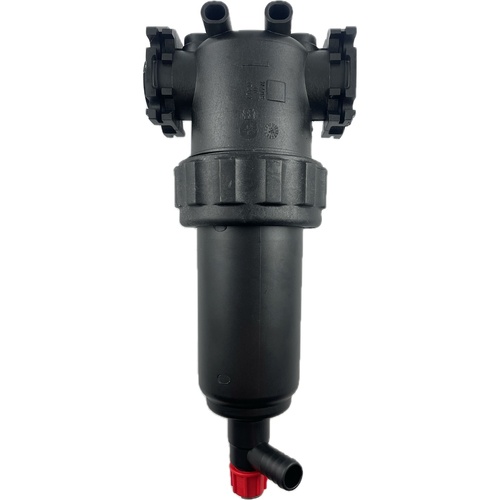

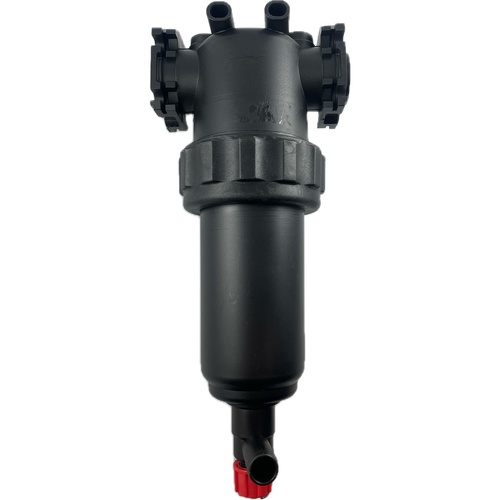

Filtry tłoczne samoczyszczące

Filtr samoczyszczący do opryskiwacza wykorzystuje przepływ cieczy do ograniczania gromadzenia się zanieczyszczeń na powierzchni wkładu. Rozwiązanie to pomaga dłużej utrzymywać odpowiedni przepływ podczas pracy.

W Bartnik dostępne są między innymi samoczyszczące filtry ARAG i Tecomec o wydajności 150 oraz 210 l/min, w wariantach 50 i 80 mesh.

Funkcja samoczyszczenia nie oznacza jednak całkowitego braku obsługi. Wkład nadal powinien być okresowo wyjmowany, czyszczony i kontrolowany pod kątem uszkodzeń.

Filtry ciśnieniowe z zaworem

Niektóre filtry ciśnieniowe są wyposażone w zawór, który może służyć do obsługi przepływu, płukania lub serwisowania konkretnego układu – zależnie od konstrukcji filtra.

W ofercie znajdują się między innymi filtry ARAG i Tecomec 3/4" z zaworem oraz wkładami 50 lub 80 mesh.

Jak dobrać wydajność filtra ciśnieniowego?

Filtr musi umożliwiać przepływ wymagany przez instalację. Jeżeli układ potrzebuje około 180 l/min, filtr o przepustowości 150 l/min może stanowić ograniczenie. W takiej sytuacji należy dobrać większy model, np. o przepływie 210 l/min.

Warto pozostawić odpowiednią rezerwę, ponieważ zabrudzenie wkładu stopniowo zwiększa opory przepływu.

Filtr ciśnieniowy 150 czy 210 l/min?

Wybór zależy od rzeczywistego przepływu występującego w instalacji. Filtr 210 l/min może pracować w instalacji o mniejszym przepływie, jeżeli jego przyłącza, ciśnienie robocze i sposób montażu są odpowiednie.

Nie należy natomiast stosować filtra o zbyt małej przepustowości tylko dlatego, że posiada odpowiedni gwint.

Jak dobrać przyłącze filtra ciśnieniowego?

W filtrach spotykane są między innymi przyłącza:

• 1/2",
• 3/4",
• 1 1/4",
• 1 1/2".

Należy zwrócić uwagę również na rodzaj gwintu i oznaczenie przyłącza. Zgodność średnicy nie zawsze oznacza, że filtr można zamontować bez dodatkowych adapterów lub króćców.

Wkłady do filtrów ciśnieniowych

Wkład jest właściwym elementem filtrującym ciecz. Powinien być regularnie kontrolowany i czyszczony, ponieważ nagromadzone zanieczyszczenia zwiększają opory przepływu.

Przy zakupie nowego wkładu sprawdź:

• producenta filtra,
• serię i numer filtra,
• wymiary wkładu,
• wartość mesh,
• numer katalogowy.

Części do filtrów ciśnieniowych

W zależności od konstrukcji filtra możliwa jest wymiana pojedynczych elementów bez kupowania kompletnego urządzenia. Dostępne mogą być między innymi:

• wkłady filtracyjne,
• obudowy i odstojniki,
• pokrywy,
• O-ringi,
• zawory,
• króćce i przyłącza.

Jak dobrać filtr ciśnieniowy do opryskiwacza?

Przed zakupem sprawdź:

• miejsce montażu,
• przepływ instalacji w l/min,
• maksymalne ciśnienie robocze,
• wartość mesh,
• średnicę i rodzaj przyłączy,
• czy potrzebny jest model samoczyszczący,
• czy filtr ma posiadać zawór,
• numer katalogowy starego filtra.

Prawidłowo dobrany filtr powinien zapewniać odpowiednią dokładność oczyszczania bez nadmiernego ograniczania przepływu cieczy.
