Przepływomierze i czujniki do opryskiwaczy – pomiar przepływu i sterowanie
Przepływomierze i czujniki do opryskiwaczy odpowiadają za pomiar przepływu cieczy oraz przekazywanie danych do komputera lub sterownika maszyny. Prawidłowy sygnał z przepływomierza pozwala systemowi kontrolować rzeczywisty wydatek cieczy i utrzymywać zaprogramowaną dawkę oprysku.
W sklepie Bartnik znajdziesz przepływomierze ARAG, POLMAC oraz czujniki przepływomierzy przeznaczone do różnych zakresów przepływu, ciśnień i systemów sterowania. Przy wyborze należy sprawdzić zakres l/min, maksymalne ciśnienie, średnicę przyłącza, rodzaj czujnika oraz kompatybilność z komputerem opryskiwacza.
Przepływomierze i czujniki do opryskiwaczy
Przepływomierze do opryskiwaczy mierzą ilość cieczy przepływającej przez instalację i przekazują informację do komputera sterującego. Na podstawie otrzymanego sygnału system może kontrolować rzeczywisty wydatek i odpowiednio regulować pracę układu.
W nowoczesnych opryskiwaczach przepływomierz jest jednym z podstawowych elementów odpowiedzialnych za automatyczne utrzymanie zadanej dawki cieczy na hektar.
Jak działa przepływomierz w opryskiwaczu?
Przepływająca przez korpus ciecz powoduje pracę elementu pomiarowego. Czujnik odczytuje jego ruch i generuje impulsy elektryczne przekazywane do komputera.
Sterownik przelicza otrzymany sygnał na aktualny przepływ, a następnie porównuje go z wartością wymaganą do uzyskania zaprogramowanej dawki.
Przepływomierze POLMAC
W sklepie Bartnik dostępne są przepływomierze POLMAC przeznaczone do różnych parametrów instalacji.
Przykładem jest przepływomierz 1 1/4" o zakresie 10–100 l/min i maksymalnym ciśnieniu 20 bar, stosowany m.in. w wybranych opryskiwaczach Amazone i RAU.
Przepływomierze elektromagnetyczne
W ofercie występują również przepływomierze elektromagnetyczne. Przykładem jest model POLMAC 463 o zakresie 3–60 l/min i maksymalnym ciśnieniu 50 bar.
Przy wyborze przepływomierza elektromagnetycznego należy sprawdzić zarówno parametry hydrauliczne, jak i zgodność elektryczną ze sterownikiem.

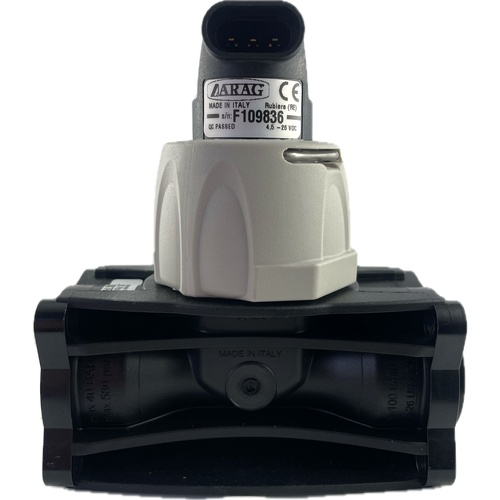

Przepływomierz ARAG WOLF
System ARAG WOLF wykorzystuje czujnik odpowiadający za odczyt pracy elementu pomiarowego przepływomierza i przekazanie sygnału do komputera.
W Bartnik dostępny jest m.in. czujnik przepływomierza WOLF A-4626000.504 przeznaczony do pracy przy ciśnieniu do 40 bar.
Czujnik przepływomierza
Czujnik przepływomierza jest częścią elektroniczną odpowiadającą za przekazanie informacji o przepływie do sterownika. Jeżeli sam korpus przepływomierza jest sprawny, a komputer nie otrzymuje prawidłowego sygnału, przyczyną może być uszkodzenie czujnika lub jego instalacji.
Czujniki POLMAC
W sklepie Bartnik dostępne są różne czujniki przepływomierzy POLMAC, między innymi:
- czujnik 15 cm z wtyczką POLMAC,
- czujnik 2 m z wtyczką BRAVO,
- czujnik 8 m,
- czujnik z wtyczką BRAVO 300.
Przy wymianie należy zwrócić uwagę na długość przewodu, rodzaj wtyczki oraz zgodność z przepływomierzem i komputerem.
Czujnik do BRAVO 300
W ofercie Bartnik znajduje się czujnik przepływomierza z wtyczką BRAVO 300. Element przekazuje impulsy przepływomierza do kompatybilnego komputera sterującego.
Wtyczka powinna odpowiadać instalacji elektrycznej zastosowanej w konkretnym opryskiwaczu.
Zakres przepływu l/min
Jednym z najważniejszych parametrów jest zakres pomiarowy przepływomierza wyrażony w l/min.
Przepływomierz powinien pracować w zakresie odpowiadającym rzeczywistemu wydatkowi instalacji. Przykładowe zakresy spotykane w ofercie Bartnik to:
- 3–60 l/min,
- 10–100 l/min.
Nie należy wybierać modelu wyłącznie na podstawie średnicy przyłącza.
Jak dobrać przepływomierz do wydajności opryskiwacza?
Najpierw należy określić maksymalny i minimalny przepływ cieczy występujący podczas pracy. Powinien mieścić się w zakresie pomiarowym danego przepływomierza.
Na rzeczywisty przepływ wpływają między innymi:
- liczba rozpylaczy,
- wydatek pojedynczej dyszy,
- ciśnienie robocze,
- szerokość robocza,
- prędkość jazdy,
- zadana dawka cieczy.
Jak obliczyć wymagany przepływ?
Przy orientacyjnym doborze można wykorzystać łączny wydatek wszystkich pracujących rozpylaczy. Jeśli przykładowo 30 dysz podaje po 1,5 l/min, łączny przepływ wynosi około 45 l/min.
Dobierany przepływomierz powinien prawidłowo mierzyć taki zakres pracy.
Maksymalne ciśnienie przepływomierza
Drugim ważnym parametrem jest maksymalne dopuszczalne ciśnienie. Przepływomierz musi być odpowiedni do ciśnienia, które może wystąpić w instalacji.
W aktualnej ofercie spotykane są modele przeznaczone m.in. do 20, 40 i 50 bar.
Średnica przyłącza przepływomierza
Przepływomierz musi również pasować do instalacji pod względem przyłączy. Przykładem jest model POLMAC 1 1/4" 10–100 l/min.
Nieprawidłowa średnica może wymagać dodatkowych redukcji i powodować niepotrzebne przewężenia układu.
Przepływomierz do komputera opryskiwacza
Sam przepływomierz jest częścią układu pomiarowego. Do automatycznej regulacji dawki jego sygnał jest wykorzystywany przez komputer lub sterownik opryskiwacza.
Dlatego przy wymianie trzeba sprawdzić kompatybilność z konkretnym systemem elektronicznym.
Przepływomierz Amazone i RAU
W Bartnik dostępny jest m.in. przepływomierz POLMAC 1 1/4" 10–100 l/min 20 bar przeznaczony do wybranych zastosowań w opryskiwaczach Amazone i RAU.
Przy doborze do konkretnej maszyny najlepiej porównać numer katalogowy starej części.
Dlaczego przepływomierz źle mierzy?
Nieprawidłowe wskazanie może być związane między innymi z:
- zabrudzeniem przepływomierza,
- zużyciem elementu pomiarowego,
- uszkodzeniem czujnika,
- problemem z przewodem lub wtyczką,
- nieprawidłową kalibracją,
- powietrzem znajdującym się w instalacji.
Dlaczego komputer pokazuje przepływ 0?
Jeśli ciecz rzeczywiście przepływa, warto sprawdzić czujnik, jego przewód, wtyczkę oraz sam przepływomierz. Brak impulsów może powodować wskazanie zerowego przepływu mimo pracy pompy.
Kalibracja przepływomierza
Po wymianie przepływomierza lub czujnika może być konieczne sprawdzenie ustawień sterownika. Komputer wykorzystuje określony współczynnik impulsów do przeliczenia sygnału na rzeczywistą ilość cieczy.
Wartości kalibracyjne należy ustawiać zgodnie z dokumentacją konkretnego przepływomierza i sterownika.
Jak dobrać przepływomierz do opryskiwacza?
Przed zakupem sprawdź:
- zakres przepływu w l/min,
- maksymalne ciśnienie,
- średnicę i typ przyłącza,
- rodzaj przepływomierza,
- typ czujnika,
- rodzaj wtyczki,
- kompatybilność z komputerem,
- numer katalogowy starej części.
Przepływomierza nie należy dobierać wyłącznie według średnicy instalacji. Zakres pomiarowy i zgodność z elektroniką opryskiwacza są równie ważne.
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Opis produktu
Dane techniczne
Jak dobrać przepływomierz do opryskiwacza?
Najważniejsze są zakres przepływu w l/min, maksymalne ciśnienie, przyłącze oraz kompatybilność z komputerem sterującym. Najpewniejszym sposobem wymiany jest również porównanie numeru katalogowego starej części.
Co robi przepływomierz w opryskiwaczu?
Mierzy ilość cieczy przepływającej przez instalację i przekazuje informację do komputera opryskiwacza.
Po co komputerowi sygnał z przepływomierza?
Komputer wykorzystuje go do porównania rzeczywistego wydatku z wartością potrzebną do utrzymania zadanej dawki cieczy.
Co mierzy przepływomierz?
Przepływ cieczy, najczęściej podawany w litrach na minutę – l/min.
Co oznacza 10–100 l/min?
Jest to zakres przepływu, dla którego dany przepływomierz został przeznaczony zgodnie ze swoją specyfikacją.
Czy Bartnik ma przepływomierz 10–100 l/min?
Tak. Dostępny jest m.in. POLMAC 1 1/4" 10–100 l/min 20 bar.
Czy Bartnik ma przepływomierz 3–60 l/min?
Tak. W ofercie znajduje się m.in. przepływomierz elektromagnetyczny POLMAC 463 3–60 l/min 50 bar.
Co oznacza 20 bar przy przepływomierzu?
Określa maksymalne ciśnienie pracy przewidziane dla konkretnego modelu.
Czy przepływomierz 20 bar można zastosować przy 30 bar?
Nie. Nie należy przekraczać maksymalnego ciśnienia dopuszczonego dla przepływomierza.
Czy większy przepływomierz jest dokładniejszy?
Nie. Powinien być dobrany do rzeczywistego zakresu przepływu instalacji. Zbyt szeroki lub niewłaściwy zakres nie oznacza automatycznie lepszego pomiaru.
Jak obliczyć przepływ opryskiwacza?
Można zsumować wydatek wszystkich pracujących rozpylaczy. Jeśli 20 rozpylaczy podaje po 1,5 l/min, łączny przepływ wynosi około 30 l/min.
Czy trzeba uwzględnić wszystkie rozpylacze?
Tak. Do przepływu całkowitego należy uwzględnić wszystkie dysze pracujące jednocześnie.
Co to jest czujnik przepływomierza?
To element odczytujący pracę przepływomierza i przekazujący impulsy elektryczne do sterownika.
Czy przepływomierz i czujnik to to samo?
Nie. Przepływomierz mierzy przepływ cieczy, natomiast czujnik jest częścią odpowiedzialną za odczyt i przekazanie sygnału elektrycznego.
Czy można wymienić sam czujnik?
Tak, jeśli konstrukcja danego przepływomierza przewiduje wymienny czujnik i sam korpus jest sprawny.
Czy Bartnik ma czujnik WOLF?
Tak. W ofercie znajduje się czujnik przepływomierza ARAG WOLF A-4626000.504.
Jakie ciśnienie ma czujnik WOLF?
Produkt dostępny w Bartnik ma zalecane maksymalne ciśnienie 40 bar.
Czy Bartnik ma czujniki POLMAC?
Tak. Dostępnych jest kilka wariantów czujników przepływomierza POLMAC.
Jakie czujniki POLMAC są dostępne?
W ofercie występują m.in.:
- czujnik 15 cm z wtyczką POLMAC,
- czujnik 2 m z wtyczką BRAVO,
- czujnik 8 m,
- czujnik z wtyczką BRAVO 300.
Czy długość przewodu czujnika ma znaczenie?
Tak. Powinna umożliwiać prawidłowe poprowadzenie instalacji od przepływomierza do wiązki lub sterownika bez nadmiernego naprężenia przewodu.
Czy rodzaj wtyczki ma znaczenie?
Tak. Czujnik musi posiadać złącze zgodne z instalacją elektryczną danego systemu.
Czy Bartnik ma czujnik do BRAVO 300?
Tak. Dostępny jest czujnik przepływomierza z wtyczką przeznaczoną do systemu BRAVO 300.
Dlaczego komputer pokazuje 0 l/min?
Jeżeli ciecz faktycznie przepływa, możliwe przyczyny to:
- uszkodzony czujnik,
- przerwany przewód,
- problem z wtyczką,
- zablokowany przepływomierz,
- brak prawidłowego sygnału impulsowego.
Dlaczego wskazanie przepływu skacze?
Możliwą przyczyną może być niestabilny przepływ, powietrze w instalacji, zabrudzenie przepływomierza, problem z czujnikiem lub połączeniem elektrycznym.
Czy powietrze w instalacji wpływa na pomiar?
Może. Układ pomiarowy powinien pracować w prawidłowo wypełnionej i odpowietrzonej instalacji zgodnie z wymaganiami danego systemu.
Czy zabrudzony przepływomierz może przekłamywać?
Tak. Zanieczyszczenia mogą utrudniać prawidłową pracę elementu pomiarowego.
Czy przepływomierz trzeba czyścić?
Powinien być kontrolowany i czyszczony zgodnie z instrukcją producenta, szczególnie jeśli pojawiają się niestabilne lub nieprawidłowe wskazania.
Czy po wymianie przepływomierza trzeba go kalibrować?
Może być konieczne ustawienie odpowiedniego współczynnika w komputerze sterującym. Należy korzystać z danych producenta konkretnego przepływomierza.
Co to jest współczynnik przepływomierza?
To wartość wykorzystywana przez komputer do przeliczenia liczby impulsów z czujnika na rzeczywistą ilość przepływającej cieczy.
Czy można wpisać współczynnik ze starego przepływomierza?
Tylko jeśli nowy model wymaga dokładnie tej samej wartości. W przeciwnym razie należy zastosować współczynnik właściwy dla nowego elementu.
Czy przepływomierz wpływa na dawkę l/ha?
Tak. W systemie automatycznej regulacji komputer wykorzystuje jego sygnał do kontroli rzeczywistego wydatku cieczy.
Czy uszkodzony przepływomierz może powodować złą dawkę?
Tak. Nieprawidłowy sygnał może powodować błędne wskazania i zakłócić działanie automatycznej regulacji.
Czy przepływomierz musi pasować do komputera?
Tak. Należy sprawdzić kompatybilność elektryczną, czujnik, wtyczkę oraz wymagania sterownika.
Czy POLMAC może współpracować z BRAVO?
W Bartnik dostępne są czujniki POLMAC wyposażone w odpowiednie wtyczki BRAVO, ale zgodność konkretnego zestawu trzeba potwierdzić dla danego sterownika.
Czy Bartnik ma przepływomierz do Amazone i RAU?
Tak. W ofercie znajduje się m.in. POLMAC 1 1/4" 10–100 l/min 20 bar opisany do zastosowań Amazone i RAU.
Jak dobrać przepływomierz bez numeru części?
Sprawdź:
- zakres l/min,
- maksymalne ciśnienie,
- średnicę przyłączy,
- rodzaj czujnika,
- wtyczkę,
- model komputera sterującego,
- markę i model opryskiwacza.
Co sprawdzić przed zakupem czujnika?
- model przepływomierza,
- numer katalogowy czujnika,
- długość przewodu,
- typ wtyczki,
- kompatybilność ze sterownikiem.
Co sprawdzić przed zakupem przepływomierza?
- minimalny i maksymalny przepływ,
- maksymalne ciśnienie,
- przyłącza,
- typ pomiaru,
- czujnik i przewód,
- kompatybilność z komputerem,
- numer katalogowy.
Przepływomierze i czujniki – kontrola dawki oprysku
Przepływomierze i czujniki do opryskiwaczy dostarczają komputerowi informacji potrzebnej do kontroli rzeczywistego wydatku cieczy. Przy doborze kluczowe są zakres przepływu, maksymalne ciśnienie, przyłącza oraz zgodność czujnika i elektroniki z systemem sterowania.
